springcloud中负载均衡工具ribbon用法及原理

1.ribbon用法

在这里我使用restTemplate和ribbon结合使用为例，前提是服务到注册到同一注册中心，本例使用的是nacos。

基本用法

一般情况下，我们使用restTemplate做服务调用，代码如下：

  ResponseEntity<ProductInfo> responseEntity= restTemplate.getForEntity(uri+orderInfo.getProductNo(), ProductInfo.class);

  ProductInfo productInfo = responseEntity.getBody();

  if(productInfo == null) {
 	   return "无数据";
  }

当调用的服务有多个实例，需要做负载均衡是，则引入了ribbon，使用如下：

使用@LoadBalnaced注解，那么返回的restTemplate注解就是一个具有负载算法的对象；在调用服务时，会从注册中心获取被调用方的所有可调用实例列表，并依据负载均衡算法进行服务调用。

如果需要指定负载均衡算法，则在配置类中返回一个实现IRule接口的负载算法对象即可：

问题：那么ribbon是怎么让restTemplate具有负载均衡功能的呢？后面再分析原理

进阶用法

在一些业务场景中，我们希望对不同的微服务集群使用不同的负载均衡算法，甚至某些服务集群使用自定义的负载均衡算法。比如：我对订单服务集群使用轮询负载算法，对付费服务集群使用随机负载算法，对积分服务集群使用自定义的权重负载算法，这时我们有两种方式可以实现：

基于yml文件配置的方法（推荐的方式）：通过yml配置的方式，对不同的微服务集群采用不同的负载算法，ribbon中自带的负载算法均是实现IRule接口。

IRule接口是一个ribbon-balancer包下的一个上层接口，大致结构如下，使用的是模板方法模式，其实现类实现了不同的负载均衡算法：

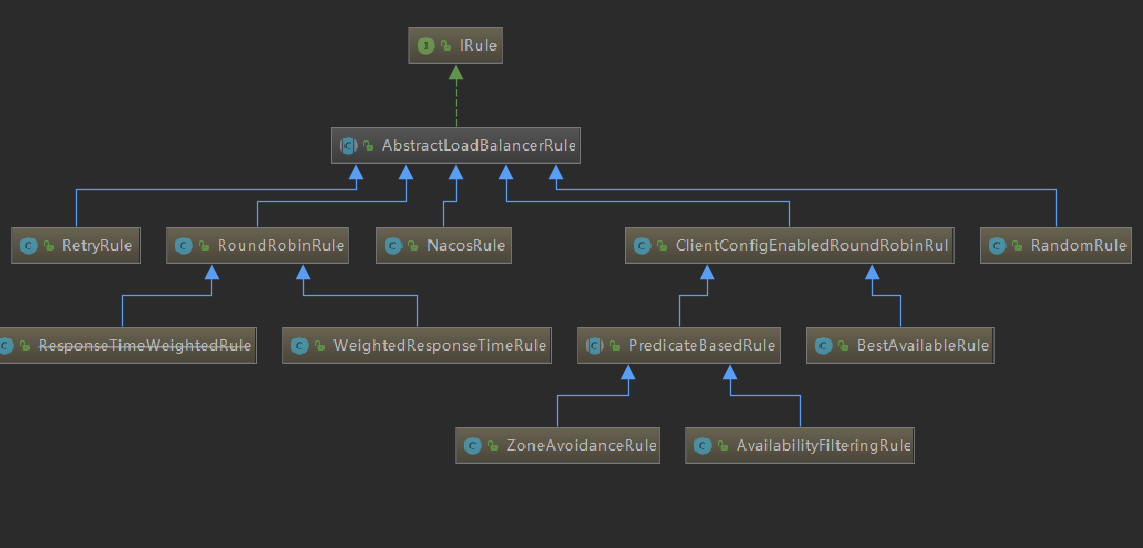

类图如下：

我们可以基于此接口实现自己的负载均衡算法：如下：

自定义负载算法类：TulingWeightedRule.class （自定义实现权重算法：nacos注册中心可以给集群中的实例设置权重）

package com.tuling.myrule;

import com.alibaba.cloud.nacos.NacosDiscoveryProperties;
import com.alibaba.cloud.nacos.ribbon.NacosServer;
import com.alibaba.nacos.api.exception.NacosException;
import com.alibaba.nacos.api.naming.NamingService;
import com.alibaba.nacos.api.naming.pojo.Instance;
import com.netflix.client.config.IClientConfig;
import com.netflix.loadbalancer.AbstractLoadBalancerRule;
import com.netflix.loadbalancer.BaseLoadBalancer;
import com.netflix.loadbalancer.Server;
import lombok.extern.slf4j.Slf4j;
import org.springframework.beans.factory.annotation.Autowired;

/**
 */
@Slf4j
public class TulingWeightedRule extends AbstractLoadBalancerRule {

    @Autowired
    private NacosDiscoveryProperties discoveryProperties;

    @Override
    public void initWithNiwsConfig(IClientConfig clientConfig) {
        //读取配置文件并且初始化,ribbon内部的 几乎用不上
    }


    @Override
    public Server choose(Object key) {
        try {
            log.info("key:{}",key);
            BaseLoadBalancer baseLoadBalancer = (BaseLoadBalancer) this.getLoadBalancer();
            log.info("baseLoadBalancer--->:{}",baseLoadBalancer);

            //获取微服务的名称
            String serviceName = baseLoadBalancer.getName();

            //获取Nocas服务发现的相关组件API
            NamingService namingService =  discoveryProperties.namingServiceInstance();

            //获取 一个基于nacos client 实现权重的负载均衡算法
            Instance instance = namingService.selectOneHealthyInstance(serviceName);

            //返回一个server
            return new NacosServer(instance);
        } catch (NacosException e) {
            log.error("自定义负载均衡算法错误");
        }
        return null;
    }
}

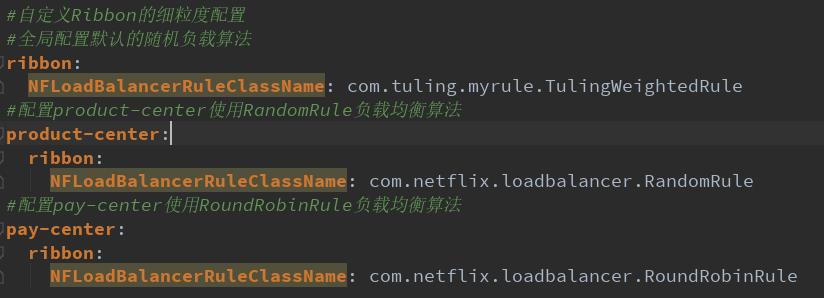

在yml配置中只需要指定对应的配置算法包位置即可，如下图所示：

这种配置方式不需要再添加其他的java代码，是最常用也是推荐的方式。

在真实开发中一般我们会使用feign代替restTemplate+ribbon，feign是对ribbon的封装，针对feign调用配置负载均衡算法，其实也是对ribbon的配置，配置方法和上图一致

通过javaConfig的方式配置定义负载算法的配置类：跟基础用法的原理一样，通过配置类向容器中加入实现IRule接口的负载算法即可。

这种方式需要增加一个配置类。并使用@RibbonClients注解，代码如下：

	package com.tuling.config;
	import org.springframework.cloud.client.loadbalancer.LoadBalanced;
	import org.springframework.context.annotation.Bean;`
	import org.springframework.context.annotation.Configuration;
	import org.springframework.web.client.RestTemplate;


	@Configuration
	public class WebConfig {

	@LoadBalanced
	@Bean
	public RestTemplate restTemplate( ) {
		return new RestTemplate();
		}
	}

负载算法配置总类：

package com.tuling.config;

import com.ribbonconfig.GlobalRibbonConfig;
import com.ribbonconfig.PayCenterRibbonConfig;
import com.ribbonconfig.ProductCenterRibbonConfig;
import org.springframework.cloud.netflix.ribbon.RibbonClient;
import org.springframework.cloud.netflix.ribbon.RibbonClients;
import org.springframework.context.annotation.Configuration;


@Configuration
@RibbonClients(
   		defaultConfiguration = GlobalRibbonConfig.class, 	//全局默认算法
value = {
    @RibbonClient(name = "product-center",configuration ProductCenterRibbonConfig.class),    //服务集群product-center使用的负载算法
    @RibbonClient(name = "pay-center",configuration = PayCenterRibbonConfig.class) //服务集群pay-center使用的负载算法
})

public class CustomRibbonConfig {

}

服务集群product-center对应的算法配置：ProductCenterRibbonConfig.class:

package com.ribbonconfig;

import com.netflix.loadbalancer.IRule;
import com.netflix.loadbalancer.RandomRule;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;

@Configuration
public class ProductCenterRibbonConfig {

	@Bean
	public IRule randomRule() {
		return new RandomRule();
	}
}

服务集群pay-center对应的算法配置：PayCenterRibbonConfig.class:

package com.ribbonconfig;

import com.netflix.loadbalancer.IRule;
import com.netflix.loadbalancer.RoundRobinRule;
import org.springframework.context.annotation.Configuration;


@Configuration
public class PayCenterRibbonConfig {

    public IRule roundRobinRule() {
        return new RoundRobinRule();
    }
}

全局默认使用自定义的负载算法（比如需要实现权重算法：nacos注册中心可以给集群中的实例设置权重）：

全局默认算法对应配置： GlobalRibbonConfig.class

package com.ribbonconfig;

import com.netflix.loadbalancer.IRule;
import com.tuling.myrule.TheSameClusterPriorityRule;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;


@Configuration
public class GlobalRibbonConfig {

    @Bean
    public IRule theSameClusterPriorityRule() {
        return new TulingWeightedRule();  //上文中自定义的负载算法
	}
}

综上，就通过javaConfig的方式，实现了指定负载均衡算法，并且可以指定使用自定义的负载算法。

2.ribbon的原理

先通过一个例子来说明，也可以理解为手写实现一个简单的ribbon嵌入到restTemplate中：

首先还是基础的restTemplate配置类：

package com.tuling.config;

import org.springframework.cloud.client.discovery.DiscoveryClient;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
import org.springframework.web.client.RestTemplate;


@Configuration
public class WebConfig {

    @Bean
    public RestTemplate restTemplate(DiscoveryClient discoveryClient) {
        return new TulingRestTemplate(discoveryClient);
    }
}

可以看到这次我不是直接返回一个springcloud包中的RestTemplate的实例，而是一个自定义的TulingRestTemplate，该类代码如下：

package com.tuling.config;

import lombok.extern.slf4j.Slf4j;
import org.springframework.cloud.client.ServiceInstance;
import org.springframework.cloud.client.discovery.DiscoveryClient;
import org.springframework.http.HttpMethod;
import org.springframework.http.client.ClientHttpRequest;
import org.springframework.http.client.ClientHttpResponse;
import org.springframework.lang.Nullable;
import org.springframework.util.Assert;
import org.springframework.web.client.*;

import java.io.IOException;
import java.net.URI;
import java.net.URISyntaxException;
import java.util.List;
import java.util.Random;

/**
 * 根据RestTemplate特性自己改造
 */
@Slf4j
public class TulingRestTemplate extends RestTemplate {

    private DiscoveryClient discoveryClient;

    public TulingRestTemplate (DiscoveryClient discoveryClient) {
        this.discoveryClient = discoveryClient;
    }

    protected <T> T doExecute(URI url, @Nullable HttpMethod method, @Nullable RequestCallback requestCallback,
                              @Nullable ResponseExtractor<T> responseExtractor) throws RestClientException {

        Assert.notNull(url, "URI is required");
        Assert.notNull(method, "HttpMethod is required");
        ClientHttpResponse response = null;
        try {

            log.info("请求的url路径为:{}",url);
            //把服务名 替换成我们的IP
            url = replaceUrl(url);

            log.info("替换后的路径:{}",url);

            ClientHttpRequest request = createRequest(url, method);
            if (requestCallback != null) {
                requestCallback.doWithRequest(request);
            }
            response = request.execute();
            handleResponse(url, method, response);
            return (responseExtractor != null ? responseExtractor.extractData(response) : null);
        }
        catch (IOException ex) {
            String resource = url.toString();
            String query = url.getRawQuery();
            resource = (query != null ? resource.substring(0, resource.indexOf('?')) : resource);
            throw new ResourceAccessException("I/O error on " + method.name() +
                    " request for \"" + resource + "\": " + ex.getMessage(), ex);
        } finally {
            if (response != null) {
                response.close();
            }
        }
    }


    /**
     * 方法实现说明:把微服务名称  去注册中心拉取对应IP进行调用
     * http://product-center/selectProductInfoById/1
     * @param url:请求的url
     * @return:
     * @exception:
     */
    private URI replaceUrl(URI url){

        //1:从URI中解析调用的调用的serviceName=product-center
        String serviceName = url.getHost();
        log.info("调用微服务的名称:{}",serviceName);

        //2:解析我们的请求路径 reqPath= /selectProductInfoById/1
        String reqPath = url.getPath();
        log.info("请求path:{}",reqPath);


        //通过微服务的名称去nacos服务端获取 对应的实例列表
        List<ServiceInstance> serviceInstanceList = discoveryClient.getInstances(serviceName);
        if(serviceInstanceList.isEmpty()) {
            throw new RuntimeException("没有可用的微服务实例列表:"+serviceName);
        }

        String serviceIp = chooseTargetIp(serviceInstanceList);

        String source = serviceIp+reqPath;
        try {
            return new URI(source);
        } catch (URISyntaxException e) {
            log.error("根据source:{}构建URI异常",source);
        }
        return url;
    }

    /**
     * 方法实现说明:从服务列表中 随机选举一个ip
     * @param serviceInstanceList 服务列表
     * @return: 调用的ip
     * @exception:
     */
    private String chooseTargetIp(List<ServiceInstance> serviceInstanceList) {
        //采取随机的获取一个
        Random random = new Random();
        Integer randomIndex = random.nextInt(serviceInstanceList.size());
        String serviceIp = serviceInstanceList.get(randomIndex).getUri().toString();
        log.info("随机选举的服务IP:{}",serviceIp);
        return serviceIp;
    }

}

代码很多，思路就是通过继承RestTemplate类，并复写doExecute方法（在RestTemplate源码中可以看到，所有的调用方法最后都会走doExecute方法）。

大体意思是在调用时，去拉取注册中心该服务的服务实例列表，然后通过random随机算法来选出一个服务实例来进行调用。这样就相当于对RestTemplate进行了一个扩展，让它在调用服务时，拥有了负载均衡的功能。

那么ribbon也是通过扩展restTemplate来实现负载均衡的。

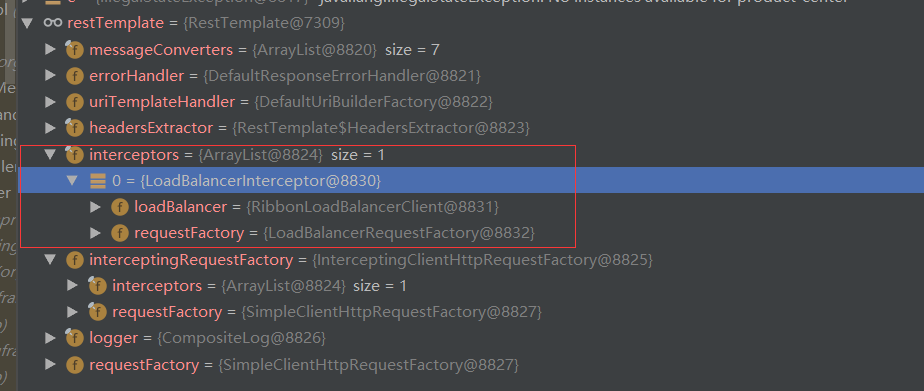

跟踪源码可以看到，ribbon是通过在spring容器启动时，向restTemplate中加入interceptor拦截器的方式来为restTemplate添加负载均衡功能，截图如下：

大体的思想就是这样！
